Informacje o programie amatorskich stacji meteorologicznych na teranie Polski

Pod koniec lipca 2005 roku powstał pomysł aby stworzyć przydomową stację meteorologiczną. Projekt okazał się tak wciągający że rozpocząłem wdrażanie tego pomysłu na terenie całej Polski.

Barometr na 1-wire

Z dniem 9 grudnia 2005 roku został podłączony barometr zaprojektowany przez Davida W. Bray. Urządzenie jest oparte o układ DS2438 - A/D Battery Monior and Temperature, sercem barometru jest układ MPX4115A - barometr w skali 15-115kPa (1kPa=10hPa).

Dokładność barometru ogranicza układ DS2438 który ma dokładność do setnych Volta. Skala ciśnienia (pomiary doświadczalne), 960hPa = 3,88V do 1038hPa=4,20V nie pozwalaja na dużą dokładność. Czasami zdarza się że margines błędu wynosi 5hPa a nawet 6hPa.

Komputerowy termometr DS1820

Super prosty i tani kilkupunktowy termometr umożliwiający pomiar temperatury z rozdzielczością 0,5C. Nie potrzeba żadnych mikrokontrolerów, nie jest wymagana kalibracja! Wszystko jest sterowane za pomocą komputera, a układ składa się z kilku elementów podłączanych do portu szeregowego komputera.

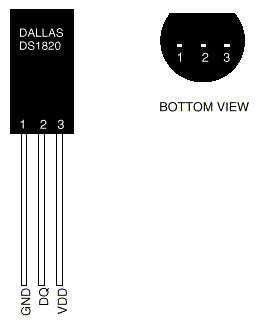

DS1820 jest czujnikiem temperaturowym produkowanym przez Dallas Semiconductor

Podstawowe parametry

  • unikalny kod 64-bitowy w każdym czujniku

  • zakres temperatur -55C - +125C

  • dokładność 0,5C

  • używa interfejsu 1-Wire(tm)

Zamiennikiem DS1820 jest DS18S20 lub DS18B20

Hardware - Adapter

Adapter umożliwiający podłączenie DS1820 do portu szeregowego może zostać zbudowany z wykorzystaniem dwóch diod Zenera 3,9V oraz 6,2V o mocy około 500mW, dwóch szybkich diod Shottky'ego BAT85 i rezystora 1,5k

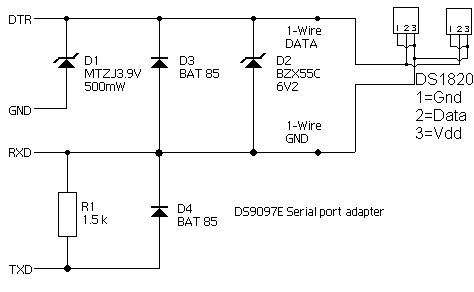

Rys. 1. Pierwszy propozycja układu

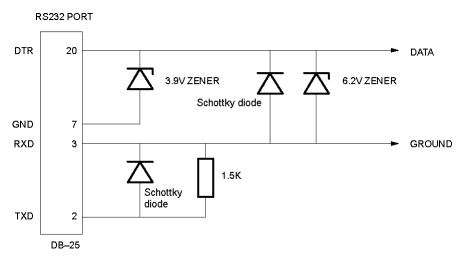

Rys. 2. Druga propozycja układu


Artykuł "Komputerowy termometr DS1820" pochodzi z serwisu Elektroda.pl
